¿Qué es un transmisor de temperatura y para qué sirve?
En la automatización industrial, medir la temperatura correctamente es fundamental para garantizar procesos seguros,
eficiente y estables. Sin embargo, en muchas aplicaciones industriales no basta con utilizar únicamente sensores de
temperatura. Para transmitir señales de forma confiable y precisa se utilizan dispositivos conocidos como
transmisores de temperatura.
Estos equipos permiten convertir señales provenientes de sensores en señales estándar que pueden ser interpretadas
por PLCs, sistemas SCADA y otros equipos industriales.
¿Qué es un transmisor de temperatura?
Un transmisor de temperatura es un dispositvo electrónico encargado de convertir la señal de un sensor de temperatura
en una señal industrial estándar para facilitar su transmisión y procesamiento.
Generalmente trabaja junto con sensores como:
- PT100
- Termopares
- RTD
- Sensores térmicos industriales
El transmisor toma la señal del sensor y la transforma en una salida compatible con sistemas industriales.
las señales más utilizadas son:
- 4-20 mA
- 0-10V
- Modbus RTU
- Ethernet industrial
¿Para qué sirve un transmisor de temperatura?
Su principal función es garantizar que la información de temperatura puede enviarse de manera precisa y estable hacia
sistema de control y monitoreo.
Permite:
- Transmitir señales a largas distancias
- Reducir interferencias eléctricas
- Mejorar precisión con PLCs y SCADA
- Facilitar monitoreo remoto
- Automatizar proceso térmicos
- Estandarizar señales industriales
Es ampliamente utilizado en automatización industrial y monitoreo de procesos.
¿Cómo funciona un transmisor de temperatura?
El funcionamiento puede resumirse en varias etapas.
1. Captura de temperatura
El sensor detecta la temperatura del proceso.
Por ejemplo:
- Una PT100
- Un Termopar
- Un Sensor RTD
2. Conversión de señal
El transmisor recibe la señal del sensor y la convierte en una señal industrial estándar.
Por ejemplo:
- PT100 > 4-20 mA
- Termopar > Modbus RTU
Esto permite enviar la información de forma estable y precisa.
3. Transmisión de información
La señal es enviada hacia:
- PLCs
- SCADA
- Dataloggers
- HMI
- Sistemas IoT industriales
4. Monitoreo y control
Finalmente, el sistema interpreta la información para:
- Visualizar temperatura
- Generar alarmas
- Automatizar procesos
- Registrar históricos
- Controlar equipos industriales
¿Por qué no conectar el sensor directamente?
En aplicaciones industriales, conectar un sensor directamente puede generar problemas como:
- Pérdida de señal
- Interferencias eléctricas
- Lecturas inestables
- Limitaciones de distancias
El transmisor ayuda a solucionar estos problemas y mejora la confiabilidad del sistema
Tipos de transmisores de temperatura
Transmisores analógicos
Generar señales estándar como:
Son ampliamente utilizados en automatización industrial tradicional.
Transmisores digitales
Utilizan protocolos de comunicación industrial como:
Permiten monitoreo avanzado y comunicación inteligente.

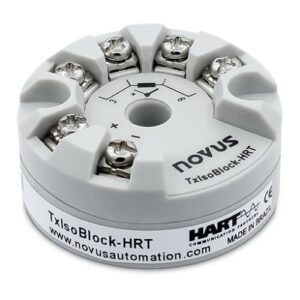

Transmisores para cabezal
Se instalan directamente sobre el sensor o cabezal de conexión.
Ideales para:
- Espacios reducidos
- aplicaciones compactas
Transmisores para riel DIN
Se montan en tableros eléctricos industriales
Muy utilizados en:
- Automatización
- Paneles de control
- Sistemas industriales
Señales industriales más utilizadas
| Señal |
Aplicación |
| 4-20 mA |
Industria tradicional |
| 0-10V |
Sistemas analógicos |
| Modbus RTU |
Comunicación industrial |
| Ethernet |
Industria 4.0 |
| HART |
Instrumentación avanzada |
Aplicaciones de los transmisores de temperatura
-
Industria alimentaria
Control de procesos térmicos y cadena de frío.
-
Industria farmacéutica
Monitorea preciso de ambientes controlados
-
HVAC
Control de climatización y ventilación.
-
Refrigeración industrial
Supervisión de cámaras frigoríficas.
-
Calderan y vapor
Monitoreo de temperaturas criticas
-
Minería e industria pesadas
Supervisión térmica de maquinaria y procesos.
Ventajas de utilizar transmisores de temperatura
-
Mayor precisión
Mejoran la estabilidad de medición
-
Reducción de interferencias
Las señales son más confiables.
-
Transmisión a largas distancias
Permiten enviar información sin pérdida significativa
-
Monitoreo remoto
Facilitan supervisión desde cualquier lugar.
-
Escalabilidad
Permiten expandir sistemas fácilmente.
Diferencia entre sensor y transmisor de temperatura
| Sensor de temperatura |
Transmisor de temperatura |
| Detecta temperatura |
Convierte y transmite señales |
| Genera señal primaria |
Genera señal industrial estándar |
| Ejemplo: PT100 |
Ejemplo: transmisor 4-20 mA |
| Mide temperatura |
Facilita integración industrial |
Ambos trabajan juntos dentro del sistema.
Transmisores de temperatura e industria 4.0
Los transmisores modernos pueden integrarse con:
- IoT Industrial
- SCADA
- Plataformas cloud
- Monitoreo remoto
- Analítica industrial
Esto permite supervisar proceso térmicos en tiempo real y optimizar operaciones industriales.
¿Cómo elegir un transmisor de temperatura?
Antes de seleccionar uno, considera:
- Tipo de sensor compatible
- Señal de salida requerida
- Distancia de transmisión
- Precisión necesaria
- Condiciones ambientales
- Compatibilidad con PLC o SCADA
- Protocolos de comunicación
- Tipo de montaje
Elegir correctamente garantiza un sistema más estable y eficiente.
Errores comunes en la instalación
- Mala calibración
- Conexiones incorrectas
- Interferencias eléctricas
- Uso de cables inadecuados
- Configuración incorrecta del rango
Una instalación adecuada mejora la confiabilidad del sistema
Conclusión
Los transmisores de temperatura son componentes esenciales en la automatización industrial moderna. Gracias a su capacidad para convertir y transmitir señales de forma estable y precisa, permiten integrar sensores térmicos con sistemas de monitoreo y control industrial.
Implementar transmisores adecuados mejora la precisión, confiabilidad y eficiencia de los procesos industriales.
